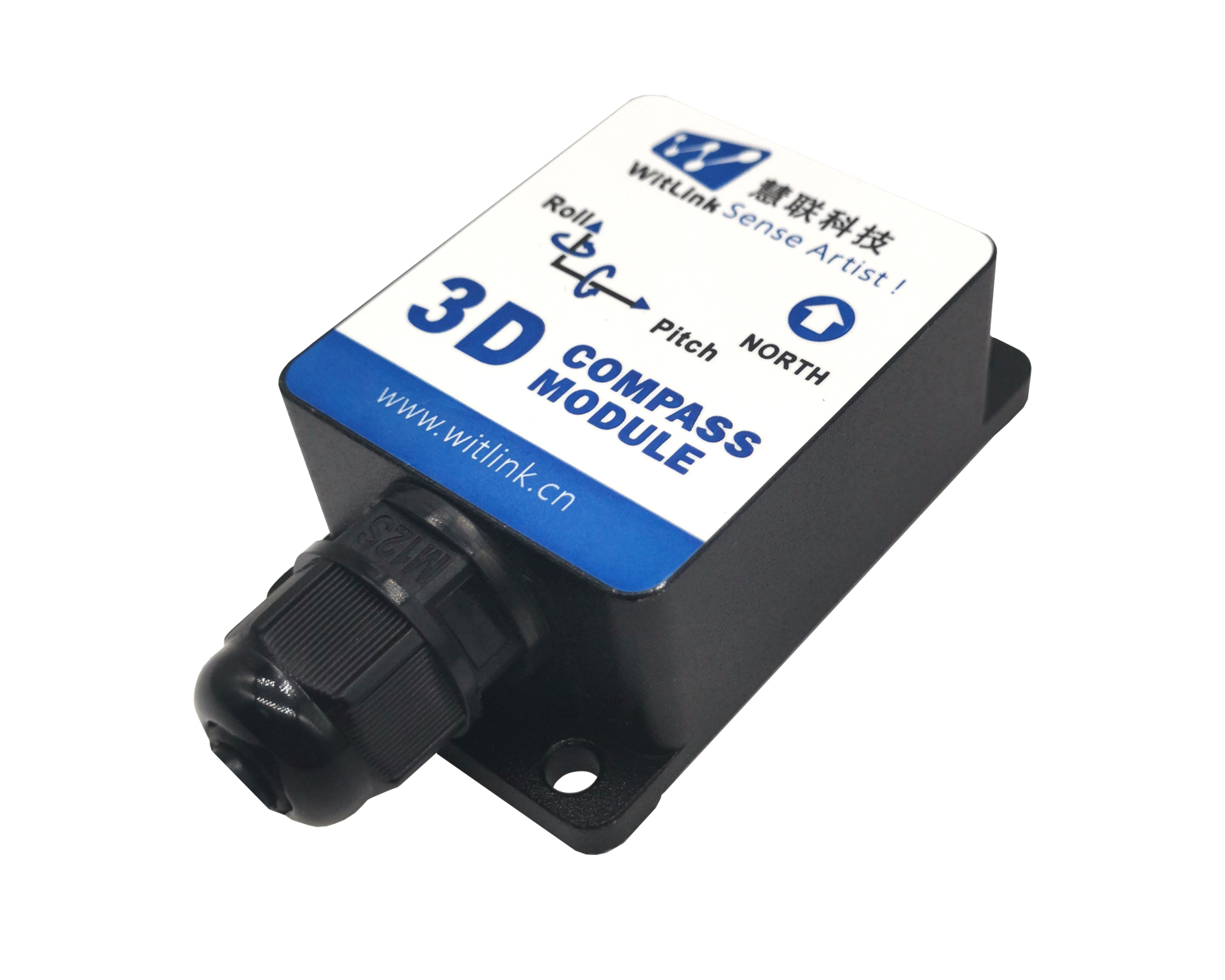

    • 产品名称：纯全国产三维电子罗盘_SEC345纯全国产三维电子罗盘

    • 主要特性：SEC345/SEC340是一款CQ9电子开发高精度三维电子罗盘，采用专利三维补偿技术，使得在产品倾斜+40°的倾斜角度下依然可提供准确的航向数据。

    • 在线询价
    • 在线询价
    • 产品手册下载
    • 视频指导
    • 软件下载
    产品介绍
    SEC345/SEC340是一款CQ9电子开发高性价比三维电子罗盘，采用专利三维补偿技术，使得在产品倾斜±40°的倾斜角度下依然可提供准确的航向数据。
    SEC345/SEC340体积小，功耗低，更适合于体积敏感测量系统.在天线稳定、车辆导航、姿态参考等众多领域得到广泛应用。
    主要特性
    ◆精度：0.8°
    ◆ 高倾角测量范围
    ◆宽温范围：-40℃~+85℃
    ◆小体积
    ◆硬磁、软磁及倾角补偿
    ◆标准RS232，RS485，TTL输出接口
    应用领域

    ◆卫星追踪
    ◆钻井设备控测
    ◆光测距仪
    ◆激军用单兵作战设备
    ◆ 水下机器人导航
    ◆海洋勘测仪
    ◆机械人控制
    ◆无人飞行器
    产品指标

    性能指标
    罗盘航向参数 航向精度 0.8°[1]（RMS）
    分辨率 0.1°
    重复性 0.2°
    罗盘倾斜参数 俯仰精度 0.15°
    横滚精度 0.15°
    分辨率 0.01°
    倾斜范围 俯仰±90°; 横滚360°
    校准 硬铁校准 有
    软铁校准 有
    有限倾斜用户校准 有
    物理特性 尺寸 L59 x W37 x H22.6 (mm) (SEC345)
    L33 × W27 × H12(mm) (SEC340)
    重量 100克(SEC345)
    10克(SEC340)
    接口连接器 7针
    接口特性 启动延迟 50毫秒
    最大采样速率 50次/秒
    串口通信速率 2400到115200波特率
    输出格式 二进制高性能协议
    电源 支持电压 直流+5V
    电流(最大) 40mA
    工作模式 35mA
    环境 工作温度 -40℃--+85℃
    存储温度 -45℃--+125℃
    抗冲击 3000g

    [1]在均匀磁场中

    电气连接
    1 2 3 4 5
    线色 红色RED 蓝色 BLUE 黑色BLACK 绿色GREEN 黄色YELLOW
    功能 电源正极 DC 5V NC GND 地 接收RXD （B、或D-） 发送TXD （A、D+）
